Anschluß- und Einstellungsanleitung für den DMX - Demultiplexer

Allgemeines:

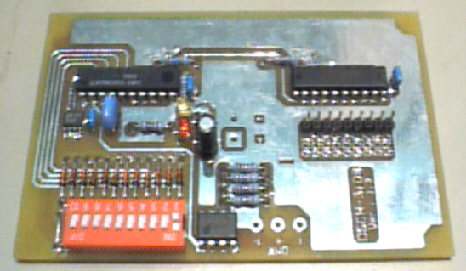

Der DMX - Demultiplexer ist eine fertige Baueinheit, die in Geräte eingebaut wird, welche digitale Schaltsignale benötigen. Da in den meisten Fallen eine Steuerelektronik für die Anbindung von Lasten hinter die Ausgänge des Demuliplexers geschaltet werden muß, ist auf eine eigene Gleichrichtung, eine Siebung und eine Spannungsstabilisierung verzichtet worden. Als Basis für die Wandlung von DMX - Daten in digitale Steuerspannungen dient ein hochintegrierter Prozessor mit nachgeschaltetem TTL - Schaltkreis. Für die Montage sind auf der Leiterplattenunterseite Montagepunkte eingezeichnet. Die Bohrungen (3mm) können bei Bedarf vom Anwender gebohrt werden. Die elektrische Kontaktierung ist durch Lötverbindungen herzustellen. Es sind keine Lötnägel oder Lötösen angebracht. Diese können nachträglich vom Benutzer eingesetzt werden

Stromversorgung:

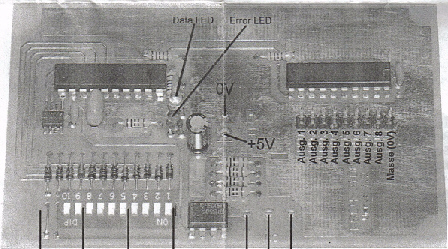

Wenn die Platine durch eine im Gerät vorhandene Gleichspannung mitversorgt werden soll, ist darauf zu achten, daß die Versorgungsspannung konstant 5V beträgt. Für den Anschluß wird der Minuspol der Versorgung an den zentralen Massepunkt (0V) und der Pluspol an den Punkt 5V angelegt. Der zentrale Massepunkt dient in diesem Fall auch als Bezugspunkt für die Ausgangssignale.

Ausgänge:

Abhängig vom digitalen Eingangswert liefern die Ausgänge ein Signal 5V. Die Signale werden an den dafür vorgesehenen Anschlüssen abgegriffen. Der maximale Ausgangsstrom sollte 10mA pro Ausgang nicht übersteigen. Dies reicht um kleine Halbleiterrelais sofort zu steuern.

Adressierung:

Die DMX - Startadresse wird mit den Dip - Schaltern eingestellt. Die Daten der Startadresse versorgen Kanal 1, die folgenden 7 Adressen entsprechend die Ausgangskanäle 2 - 8.

Der logische Zustand "1" wird durch einen offenen Schalter erzeugt. Geschlossene Schalter bedeuten logisch "0". Die Adressierung ist dekadisch angelegt, jeweils 4 Schalter bilden eine Dekade. In den Dekaden wird der Ziffernwert im BCD - Code angegeben. Das heißt, daß mit 4 Schaltern ein Maximalwert von 9 eingestellt wird. Eine 10 führt zu einer Fehleinstellung. In diesem Fall ist ein Übertrag auf die nächste Dekade erforderlich. Der höchste Wert, der mit den Schaltern eingestellt werden kann, ist 399. In den meisten Anlagen reicht diese Adresse aus. Sollten höhere Adressen bis 512 erforderlich sein, müssen die 2 Brücken der 100er Dekade geöffnet werden. Alle Werte, die zu einer ungültigen Einstellung führen, werden durch Leuchten der Error - LED angezeigt. Fehlerhaft sind z.B. der Wert 0 und Werte über 512.

Dateneingang:

Der DMX - Dateneingang wird mit den beiden Datenleitungen DMX+ und DMX- verbunden, die Masseleitung mit der DMX - Masse der Platine.
Bei korrekter Polarität und richtig eingestellter DMX - Adresse blinkt die Data - LED. Wird das DMX - Signal unterbrochen oder das steuernde Gerät abgeschaltet, wird die Data - LED den letzten Zustand beim Ausfall der Daten beibehalten (kein Blinken). Wird der Demultiplexer abgeschaltet, während die restliche Anlage weiter in Betrieb bleibt, wird der DMX - Bus nicht durch den stromlosen Demultiplexer beeinflußt.
