Zielscheinwerfer

aus Panzer Leopard I

XSW 30

English

Der IR - / Weisslicht - Zielscheinwerfer ist ein kombinierter Scheinwerfer, bei dem wahlweise die unsichtbare Infrarot - Strahlung oder die sichtbare Weisslicht - Strahlung der Xenonhochdrucklampe ausgenutzt wird. Diese Lampe ist in der austauschbaren Lampenpatrone waagerecht in der optischen Achse des Hauptspiegels ( siehe unter Specials / Spiegel ) angeordnet. Die von ihr ausgehenden Lichtstrahlen werden von dem Parabolspiegel in die Zielrichtung ausgestrahlt. Dem Parabolspiegel gegenüber sitzt ein metallischer Kugelspiegel, der auf den Mittelpunkt des Lichtbogens der Lampe fest eingestellt ist. Dieser Spiegel dient zur möglichst vollständigen Ausnutzung der von der Xenonhochdrucklampe ausgehenden Lichtstrahlen.

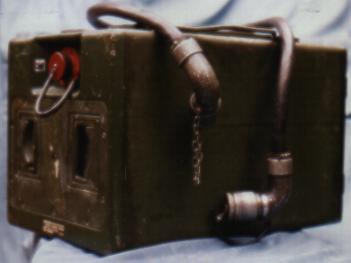

Abb. Scheinwerfer

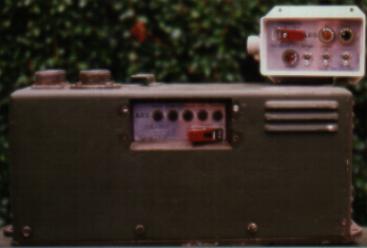

Abb. Netzteil + Bedienbox

Elektrische Daten

Nenn - Eingangsspannung

24,0 V

Minimale Eingangsspannung

23,5 V

Maximale Eingangsspannung

30,0 V

Nenn - Eingangsleistung

 700 W

Maximale Eingangsleistung

950 W

Optische Daten

Lichtquelle

 Xenonhochdrucklampe

Lichtstärke bei Bündelung und einem Lampenstrom von 27 +/- 0,5A

 ≥ 30 Mcd

Bündelung, gemessen bei IMAX / 10         in Stellung “Bündeln”

 ≤ 1,2° (21 Strich)

IMAX / 10 in Stellung “Streuen” auf den etwa

 1,8fachen Wert

Hauptspiegel Glasparabolspiegel



wirks. opt. Durchmesser

300 mm

Brennweite f

107,5 mm

Hilfsspiegel metallischer Kugelspiegel



Durchmesser

76 mm

IR - Filter

Glasträger mit IR - Folie belegt

Durchmesser

308mm

Transmission des IR - Filters



bei  895nm

 ≤ 1,25%

bei 1000nm

 ≥   57%

bei 1100nm

 ≥   77%
